耐高（gāo）溫風機常見故障診斷：過熱、振動（dòng）、效率下（xià）降的解決方法

耐高溫風機（通常指輸送介質溫度達200℃-800℃的風機，如用於烘幹、煆燒、熱風（fēng）循環、煙氣排放等場景）的三大常見故（gù）障——過熱、振動、效率下（xià）降——往往相互關聯。診斷（duàn）時需遵循（xún）“溫度優先、振（zhèn）動定位、效率驗證”的邏（luó）輯。以下是係統性的原因分析與（yǔ）解決（jué）方（fāng）法。

一（yī）、 風機過熱（軸承、機殼或電（diàn）機溫度超標）

這是耐高溫風機危險的故障，常導致軸承抱死、葉輪卡滯甚至火災。

1. 軸承溫度過高（gāo）（>80℃）

潤（rùn）滑（huá）失效：高溫使普通潤滑脂揮（huī）發、碳化。

解決：改用高溫潤滑脂（如（rú）二（èr）硫化鉬、全（quán）氟聚醚脂，耐溫（wēn）至300℃），並縮短加注周期（如從3個月縮短至1個月）。

冷卻不足：對於水（shuǐ）冷軸承座，冷卻水流量低或水溫高（gāo）。

*解決：檢查冷卻水管（guǎn）路是否結垢（清理或酸洗），確保進水溫度≤30℃，流量≥2m³/h。*

對（duì）中不良：聯軸器安（ān）裝偏差導致徑向力增大。

解決：重新用百分表（biǎo）校正對中（zhōng），允許偏差≤0.05mm。

軸向預緊力過大：角接觸軸承安裝時預緊力調節過緊（jǐn）。

解決：按廠家規定調整（zhěng）軸承鎖緊（jǐn）螺母扭矩，通常以軸承能輕微軸向竄動（dòng）無阻滯為準。

2. 電機溫度過高（>銘（míng）牌（pái）額定（dìng）溫升）

過載（zǎi）：風機實際運行點遠離設計點（如風門全開、密度增加）。

解決：用鉗形表測量電機電流，若超過額定值，需關小進風口閥門或（huò）更換大功率電機（jī）。

電壓（yā）不平（píng）衡：三相電壓偏差>5%。

解決：檢查配電櫃端子、電纜接頭，平衡負載分配（pèi）。

散熱風扇故障：電機自身冷卻（què）風扇損壞或風（fēng）道堵塞。

解決：清理電機外殼散熱筋，檢查風扇葉片。

3. 機殼熱變形（局部發紅、冒煙）

內部摩擦：葉輪高溫膨（péng）脹後與（yǔ）機殼（ké）間隙消失（shī）。

*解決：設計時預留（liú）高溫間隙（通常常溫間隙（xì）的1.5-2倍）。應急處（chù）理（lǐ）可（kě）停（tíng）機冷卻後人（rén）工修磨幹涉（shè）點。*

隔（gé）熱（rè）層（céng）損壞：輸送400℃以上氣體時，風機機殼內襯（chèn）的耐熱纖維脫落。

解決（jué）：重新鋪設矽酸鋁纖維氈（厚度（dù）≥50mm），並用耐熱鋼網固（gù）定。

二、 振動超標（振動速度有效值 > 7.1 mm/s 或位移 > 0.1mm）

高溫下的振動往往源於熱不（bú）平衡或材料蠕變。

1. 葉輪積灰（huī）或結焦（常見（jiàn））

現象：振動（dòng）隨運行（háng）時間逐漸增大，停機冷（lěng）卻後減輕。

原因（yīn）：含塵煙氣（qì）中的黏性顆粒在高溫下燒結在葉輪葉片上，破壞動平（píng）衡。

解決：

在（zài）線清理（lǐ）：安裝噴（pēn）嘴（zuǐ），定期噴（pēn）入高壓蒸汽（qì）或壓縮空氣吹掃葉輪（每8小時（shí）吹30秒）。

停機清理：用高壓水（shuǐ）槍（加（jiā）清洗（xǐ）劑）或人（rén）工刮除結焦，然後做動平衡校驗。

防結焦塗層：在葉輪表麵噴塗陶瓷或特氟龍類不粘塗層。

2. 高溫下軸彎曲

現象：振動值隨（suí）溫度升高而急劇增大（dà），冷卻後恢複正常。

原因：軸材料未做熱穩定處理（lǐ），或（huò）停機時熱空氣積聚（jù）在軸局部。

解決：

重（chóng）新校直：在高溫台架上用火焰加熱彎曲部位的反（fǎn）麵，配合百分表（biǎo）校正。

改進停機程序：停機後保持風機低速旋轉（zhuǎn）（盤車）30分鍾，直（zhí）到軸溫降至100℃以下。

選材升級：選用熱膨脹係數低（dī）的材料（如Inconel 718或雙相不（bú）鏽鋼）。

3. 軸承間隙過大

原因：高溫使軸承內圈膨脹，若原始遊隙選擇不當（dāng），會導致滾動體打滑或保持（chí）架磨損（sǔn）。

解（jiě）決（jué）：選（xuǎn）用（yòng）C3或C4遊隙（xì）等級的軸承（高溫專用）；若已磨損則更換並重新調整鎖緊量。

4. 基礎或機殼熱膨脹受阻

現象：地腳螺栓附近振動劇烈，甚至可見基礎變形。

原因：風機進出口管道未安裝膨脹節，或機殼導向支座卡死。

解決：檢（jiǎn）查並鬆開所有限製自由膨脹的螺栓，增設軸向導向滑槽；管道與風機連接處（chù）加裝金屬波紋補償器。

三、 效率下降（風量、風壓不足，能耗增加）

風機（jī）長期運行後性能衰減，通常（cháng）表（biǎo）現為同樣轉速下電流減小或工藝溫度達不到設定值。

1. 葉輪磨損

現象：輸送含硬質顆粒（如（rú）粉塵、礦渣）的氣體，葉片（piàn）邊緣呈鋸齒狀。

解（jiě）決：

修補：用耐磨焊條（如碳化鎢焊條）堆（duī）焊磨損區域，再打磨（mó）恢複葉型。

預防：葉片表麵熔覆陶瓷或粘貼耐磨陶瓷片；采用雙層葉片結構（內層犧牲層（céng））。

更換周期（qī）：根據磨損速率（lǜ）製定計劃，例如每2000小時翻轉葉輪方（fāng）向（對於對稱葉輪）。

2. 密封間隙增大

現（xiàn）象：機殼與軸穿過處的軸封（如石墨填料、迷宮密（mì）封（fēng））泄漏嚴（yán）重，可聽到嘶嘶聲。

解決：重新調整填料壓蓋螺栓，必要時更換磨損的（de）軸套；對於迷（mí）宮密封，重（chóng）新加工（gōng）調整間隙至0.3-0.5mm。

3. 管（guǎn）網阻力變化（huà）

原因：除塵器堵塞、管道結垢、閥門誤動作等外部因素使係統阻力升高，風機工作點左移。

解決：測量風機進（jìn）出口（kǒu）靜壓差，對比原始性能曲線；清洗或更換過濾器，檢（jiǎn）查所有閥門開（kāi）度。

4. 皮帶傳動打滑（對於皮帶（dài）式）

現象：電機轉速正常，但風機轉速（sù）明顯偏低（可用頻閃儀測量）。

解決：張緊皮帶或更換為（wéi）聯組帶；高溫環境下改用同（tóng）步帶（dài）（齒形（xíng）帶）傳動。

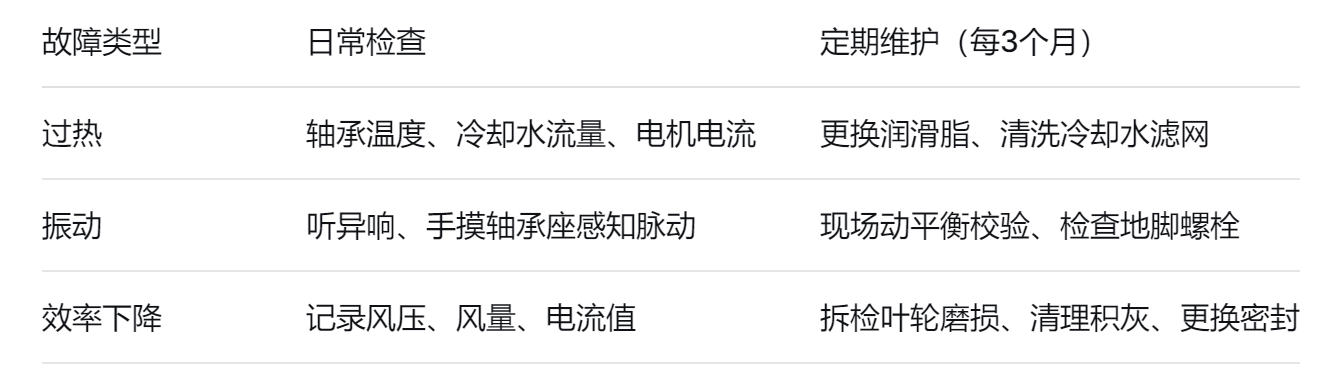

五（wǔ）、 預防性維護建（jiàn）議

對於長期高溫（wēn）運行的風機，建議加裝在線監測係統（軸承溫度、振動加（jiā）速度、電流），設置預警值（如溫（wēn）度超過75℃報警），可實現預知（zhī）性維修，避免（miǎn）突發停機造成的（de）生產損（sǔn）失。
