選型避坑：高溫風機選型中容易忽視的3個關鍵參數

高（gāo）溫風機選型是工業應用中技術含量較高的環節，一旦選型不當，輕則風機效率低下、故障頻發，重則導致葉輪變形、軸承抱死，甚至引發安全事故。許多選型失誤並非出自（zì）主流參數（如風量、風壓、功率），而是源於一（yī）些容易被忽視的關鍵邊界（jiè）參數。

以下是高溫風機選型中極（jí）易被忽視的3個關鍵參（cān）數，以及對應（yīng）的避坑指（zhǐ）南：

一、 介質溫度與材質（zhì）熱態強度 —— 隱蔽的“殺手（shǒu）”

容易被忽視的點

很多選型人員隻關注常溫下的風量（liàng）風壓，卻忽略了高溫對材料機械性能（néng）的影響。當氣體溫度超過200℃時，普通鋼材的許用應力會（huì）下（xià）降，抗疲（pí）勞能力急劇衰（shuāi）減。

核心問題

溫度分段陷阱：

≤200℃：普通Q235碳鋼葉輪可用，但（dàn）需（xū）考慮熱膨脹間隙。

200℃-350℃：必（bì）須使用16Mn（Q345） 或耐候鋼，普通碳（tàn）鋼在此溫度區間會發生藍脆現（xiàn）象（200-300℃），韌性下降，易開裂。

350℃-450℃：需采用不鏽鋼（304/321），並考慮（lǜ）高溫蠕變。

450℃-650℃：必須使用耐熱（rè）不鏽鋼（310S） 或鎳基合金，普通不鏽鋼在此溫（wēn）度下晶間腐蝕風（fēng）險劇增，氧化（huà）皮（pí）剝落會導致（zhì）動平衡失效（xiào）。

>650℃：通常需采用高溫陶瓷纖維葉輪或水冷（lěng）/風冷（lěng）隔熱結構，常（cháng）規金屬風機難以勝任。

避坑要點

明確“ZUI高瞬間溫度”而非“平（píng）均溫度”：工藝波動可能導致瞬時溫度比設計溫度高出50-100℃，選型時必須（xū）按ZUI高瞬時溫度確定材質。

葉輪（lún）材質須留餘量：建議在計算溫度基礎上至少提高一個等級（如計算溫度300℃，直接選用304不鏽鋼，而非勉強使用16Mn）。

關注“熱態（tài）動平衡”：普通風機在常溫下做動平衡，高溫運行時（shí）因熱膨脹不均會失去平衡。高溫風（fēng）機應要求廠家進行（háng）熱態動平衡或提供高溫工況下的膨脹補償計算。

二（èr）、 冷態/熱態密度換算 —— 電機過載的“元凶（xiōng）”

容（róng）易被忽視的點

選型時使用標況（20℃，1.2kg/m³） 下（xià）的風（fēng）量風壓直接選電機，未（wèi）換算成工況溫度下的實際氣體密度。這會導致電機（jī）在實際運行時因氣體密度增大而嚴重過載。

核心問題

風機的（de）軸功率與氣（qì）體密度成正比。風機在常溫啟（qǐ）動時（shí），如果輸送的（de）是高溫氣體（密度低），電機負載較小；但若選型時按（àn）熱態密度計算功率，忽略了冷態啟動工況，則冷態啟動時氣體密度大，電（diàn）機（jī）可能瞬間過載燒毀。

避（bì）坑要點

按（àn）冷態密度校核（hé）啟動功率：選型時必須同時計算“熱態（tài）運行功率”和“冷態啟動功率（lǜ）”，電機額定功率應大於冷態啟動功率，而非僅滿足熱態運行。

變頻啟動是優選：對於溫差大（冷熱態密度比 >1.5）的風機，建議采用變頻器控製，冷態時低頻（pín）啟動，逐步升頻至熱態工況，可大幅降（jiàng）低電機（jī）選型餘量（liàng）。

警惕“負（fù）壓吸力”變化：如果是引風機（抽負壓），高溫下氣體密度降低，實際產生的負壓會低（dī）於標稱值，需在選型時放大風壓餘量。

三、 軸承冷（lěng）卻與潤滑方式 —— 壽命的決定因素

容易（yì）被忽視的點

很多選型人員認為“軸承（chéng）座加耐高溫油脂”就能解決問題，卻忽略了熱傳導路徑。當風機輸送200℃以上的氣體時，熱（rè）量會（huì）通（tōng）過軸傳導至（zhì）軸承，導致軸承遊隙消失、油脂碳化、抱軸卡死。

核心問題

溫度傳導鏈條：高溫氣體 → 葉輪 → 主軸 → 軸承。即便機殼有隔熱層，軸的熱傳導仍難以阻斷。

臨界溫度節點：

≤120℃：普通（tōng）鋰基潤滑脂，風冷軸承座（帶散熱筋）即可。

120℃-180℃：需采用合成高溫（wēn）潤滑脂（如全氟（fú）聚醚（mí）PFPE），並加裝甩熱盤或強製風冷葉輪對軸進行冷卻。

≥180℃：必須采用（yòng）水冷軸承座（通循環冷卻水）或油霧潤滑。水冷套需確保水壓、水（shuǐ）質（zhì），防止結垢堵塞。

避坑要（yào）點（diǎn）

明（míng）確“環境溫度”與“介（jiè）質溫度”：不要（yào）混淆。軸（zhóu）承溫度主要受軸導熱影響，而非機殼（ké）外環境（jìng）溫度。若介質溫度≥200℃，強製要求水冷（lěng）軸承座是穩（wěn）妥做法。

關注軸承遊隙：高（gāo）溫下軸的熱膨脹會使軸承內部遊隙縮小（xiǎo）。應選（xuǎn）用C3或C4遊隙等（děng）級的軸承，普通CN級遊隙在高溫（wēn）下容易“咬死”。

油脂耐溫實（shí）測：標稱“耐溫200℃”的潤滑（huá）脂，實際滴點可能僅180℃。選型時要求供應商提（tí）供油脂（zhī）的滴點（diǎn）和蒸發量數據，並預留（liú）20%以上的安全餘量。

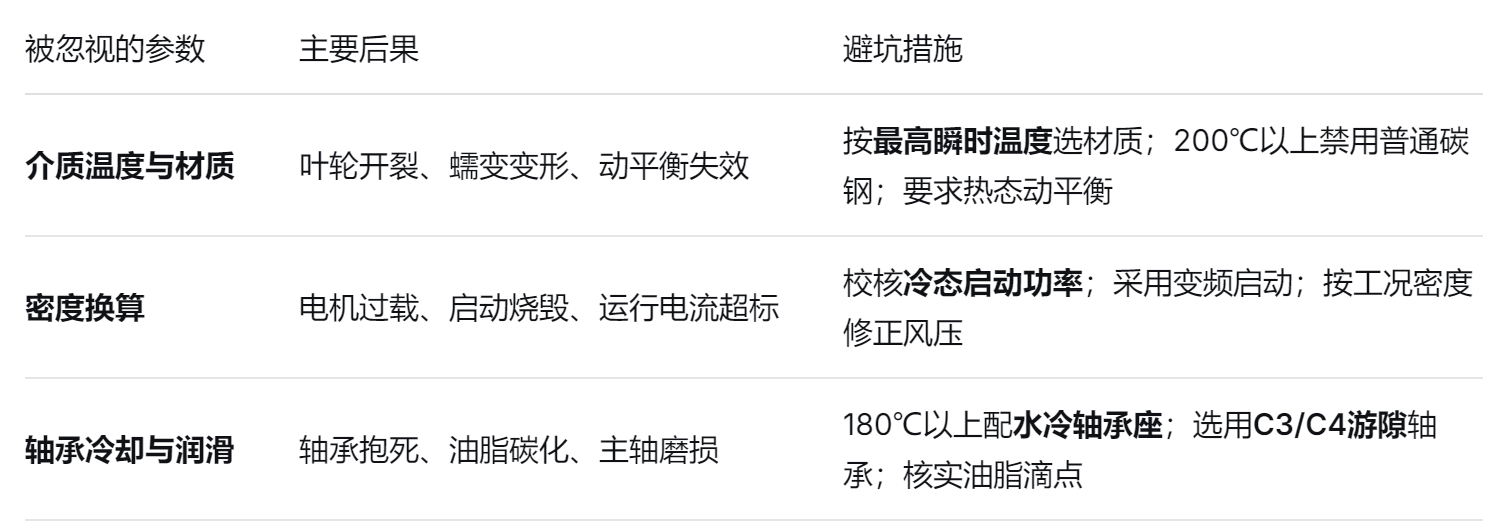

四、 三個參數的綜合（hé）影響與選（xuǎn）型流程
