WCDF2.3-1.5kw 插入式风机

风机的用途:

    1、针对涂装生产线,烘烤炉,干燥炉,退火炉,纺织业,窑炉业,涂布机等热风循环配套而研发的自主产品__插入式耐高温风机,

    2、风机输送介质温度在100℃-180℃之间。

    3、输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。也可作为各行业输送无腐蚀性、不自燃、不含粘性物质的热气、蒸气、烟气。适用于箱式空气加压通风，加热炉高温气体循环系统，但输送介质的温度不得超过其额定温度范围。

    4、气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。如含尘土量大，在风机前必须加装准备就绪不低于85%的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。

风机的安装形式:

    1、此风机叶轮有两种旋转形式。从电机后端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。

    2、风机固定板有圆型,方型,方型带保温层结构。

风机的结构特点:

    1、风机主要由叶轮、进风口（可选配）、电机、冷却连接器、散热风叶等配件组成。

    2、WCDF型叶轮采用多翼式单进离心叶轮，用优质的镀锌板或不锈钢板制成，叶片依据空气动力原理设计。材料用强度高、耐用性好的优质钢板或不锈钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机固定板、电机以金属铸件安装连接，电机主轴上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行冷却降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其它皮带传动插入式风机，WCDF型结构简单稳定，维护方便，性价比高等优点。

订货须知:

    订货时请注明风机的规格型号、需配电机功率及转速、风机固定板结构和叶轮的旋转方向。

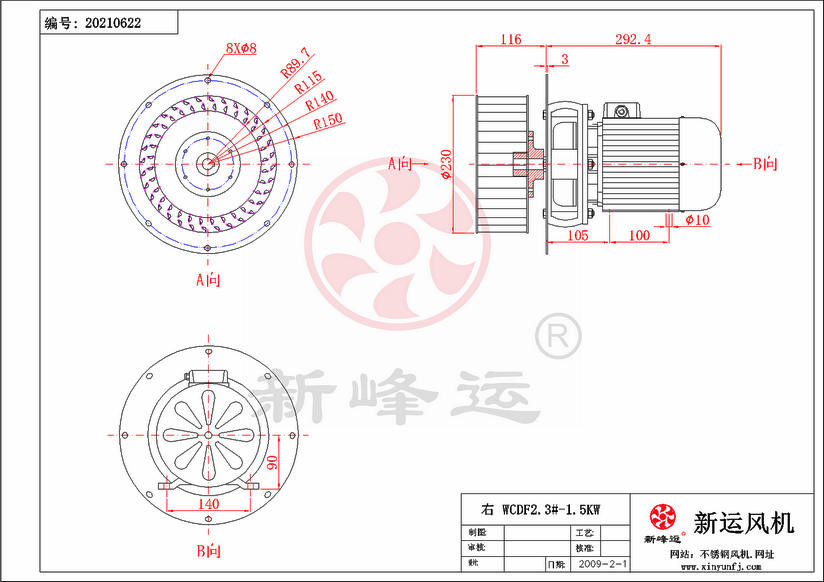

产品安装尺寸图

  WCDF2.3#-1.5kw

风机的结构特点:

    1、风机主要由叶轮、进风口（可选配）、电机、冷却连接器、散热风叶等配件组成。

    2、WCDF型叶轮采用多翼式单进离心叶轮，用优质的镀锌板或不锈钢板制成，叶片依据空气动力原理设计。材料用强度高、耐用性好的优质钢板或不锈钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机固定板、电机以金属铸件安装连接，电机主轴上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行冷却降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其它皮带传动插入式风机，WCDF型结构简单稳定，维护方便，性价比高等优点。

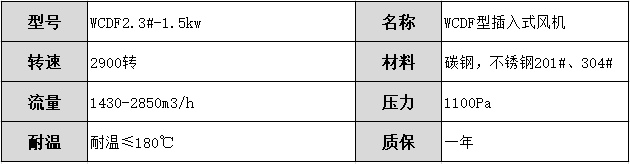

WCDF2.3#-1.5kw插入式风机技术参数
