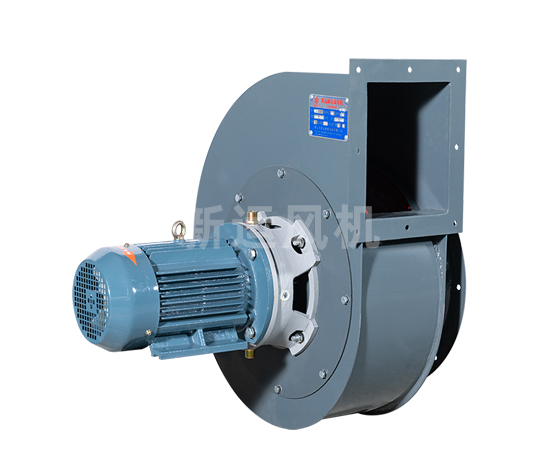

WQS5-7.5kw 高温风机

风机的用途:

    1、针对干燥行业、锅炉行业、清洗行业、涂装行业、食品烘干行业配套而研发的自主产品__耐高温离心风机。

    2、WQS型使用温度在150℃-250℃之间。 如输送温度超过200 ℃应接通水管降温，确保风机寿命。对比WQE型 其压力稍高，适用于锅炉排烟抽气使用。

    3、输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。也可作为各行业输送无腐蚀性、不自燃、不含粘性物质的热气、蒸气、烟气。其它性能相近者亦可选用，但输送介质的温度不得超过其额定温度范围。

    4、气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。如含尘土量大，在风机前必须加装准备就绪不低于85%的除尘装置，降低进入风机的烟气含尘量，以利提高风机寿命。

风机的安装形式:

    1、此风机有两种形式。从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。

    2、风机的出口位置，以机壳的出风口角度表示。风机№1.5～8.3出厂时均做成一种可调型式，使用单位根据要求再安装成所需要的位置。出风口位置调整范围是0°～270°，间隔是45°。传动方式均为“A”式直联传动。

风机的结构特点:

    1、风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部分组成。

    2、WQS型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机机壳与电机以金属铸件安装连接，电机轴头上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其实锅炉引风机，WQS型结构简单，维护方便，性价比高等优点。

订货须知:

    订货时请注明风机的规格型号、需配电机功率及转速、出风口角度和风机的旋转方向。

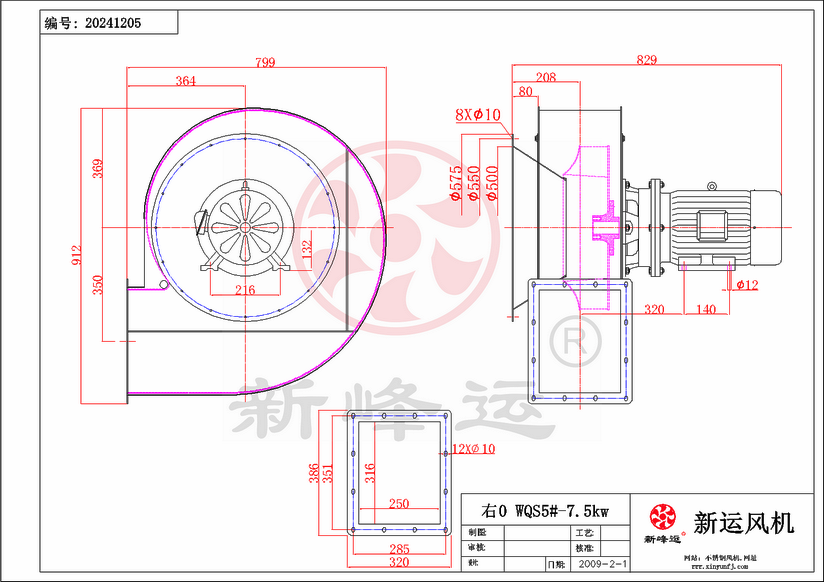

产品安装尺寸图

不锈钢高温风机无刷直流驱动器包括电源部分和控制部分：电源单元提供三相功率到所述马达，所述控制单元将根据需要输入功率频率。 DC电源单元可以直接输入（通常为24V）或AC输入（110V / 220V），如果输入是具有通过所述转换器（转换器）转换成DC的交流电。

前者是否或DC输入AC输入必须首先被转移到由直流电压转换器（逆变器）电机绕组变换为3相电压来驱动电机。转换器（逆变器）通常由六个功率晶体管（Q1〜Q6）被划分成连接为通过电动机线圈控制开关的马达的上部臂（Q1，Q3，Q5）/下臂（Q2，Q4，Q6）的。

不锈钢高温风机所述控制单元提供PWM（脉冲宽度调制）确定功率晶体管和所述转换器（逆变器）的相变定时的开关频率。

风机的结构特点:

    1、风机主要由叶轮、机壳、进风口、电机、连接器、散热风叶等部分组成。

    2、WQS型叶轮由10个后倾机翼型叶片、曲线型前盘和平板后盘组成。材料用强度高、耐用性好的优质钢板制造，并经严格的动、静平衡校正。空气性能良好，效率高，运转平稳。

    3、进风口采用收敛流线型减涡形式，气流损失较小，风机的工作效率高。

    4、风机机壳与电机以金属铸件安装连接，电机轴头上安装散热风叶，金属铸件的外壁上开设进、出水管接口，对金属铸件与轴头进行降温，确保电机在高温下正常运行。

    5、其电机采用特殊高温电机，风机流体部分采用耐温材料，降温结构性能可靠。相比其实锅炉引风机，WQS型结构简单，维护方便，性价比高等优点。

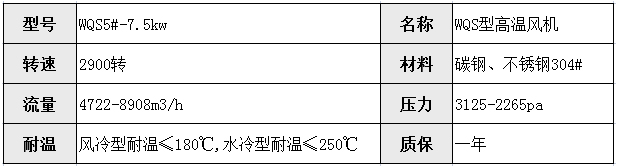

WQS5#-7.5kw高温风机技术参数

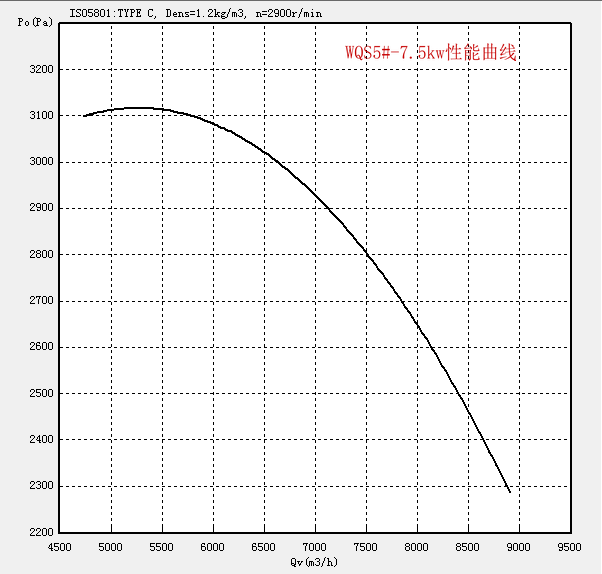

WQS5#-7.5kw高温风机性能曲线
