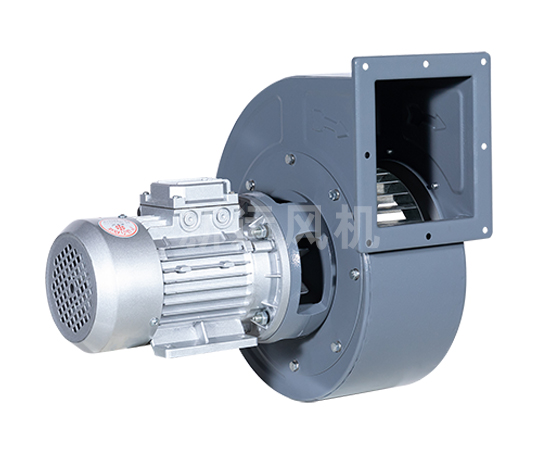

不鏽鋼離心風機的主要結構有哪些？

不鏽鋼離心風機的主要結構包括以下關鍵部件，這些部件共同作用以實現高效的氣體輸送和壓力提升：

1. 葉輪（Impeller）

作用：核心部件，通過旋轉對氣體做功，將機械能轉化為氣體動能和壓力能。

類型：

前向葉片：壓力高、風量小，適合高壓場合。

後向葉片：效率高、噪音低，適用於中高壓。

徑向葉片：結構簡單，耐磨損，常用於含塵氣體。

材質：304/316不鏽鋼，耐腐蝕、耐高溫。

2. 蝸殼（Volute/Casing）

作用：收集從葉輪排出的氣體，降低流速並轉化為靜壓。

設計：螺旋形漸擴結構，減少渦流損失。

材質：與葉輪匹配的不鏽鋼，焊接或螺栓連接。

3. 進風口（Inlet）

作用：引導氣體均勻進入葉輪，減少入口湍流。

類型：

直管式（簡單結構）。

錐形收斂式（優化氣流分布）。

4. 主軸（Shaft）

作用：傳遞電機動力，支撐葉輪旋轉。

材質：不鏽鋼或合金鋼，表麵可能鍍層防腐。

支撐方式：與軸承組配合，需動態平衡。

5. 軸承組（Bearings）

作用：支撐主軸，減少摩擦。

類型：

滾動軸承（常見，維護方便）。

滑動軸承（高速重載場合）。

潤滑：油脂或循環油潤滑。

6. 驅動裝置（Drive）

電機：提供動力，通常為防爆或變頻電機（依工況選型）。

傳動方式：

直聯（效率高，同軸）。

皮帶傳動（調速靈活）。

聯軸器（大功率風機）。

7. 底座（Base Frame）

作用：支撐風機整體，減震降噪。

設計：鑄鐵或鋼結構，帶減震墊/彈簧。

8. 密封組件（Seals）

作用：防止氣體泄漏或外部雜質進入。

類型：

迷宮密封（非接觸式，低摩擦）。

機械密封（高壓或腐蝕性介質）。

填料密封（可維護，但需定期更換）。

9. 其他可選結構

導流器（Inlet Guide Vanes）：調節進氣預旋，優化流量。

消聲器（Silencer）：降低氣流噪音。

防護網（Guard）：防止異物進入葉輪。

測溫/振動傳感器：用於在線監測狀態。

應用場景影響結構設計

防腐環境（如化工）：316L不鏽鋼、加強密封。

高溫煙氣：需耐熱塗層或冷卻結構。

防爆場合：銅質葉輪、防爆電機。

通過合理選材和結構設計，不鏽鋼離心風機可適應複雜工況，兼顧耐用性與效率。
